Especificaciones | Instrucciones

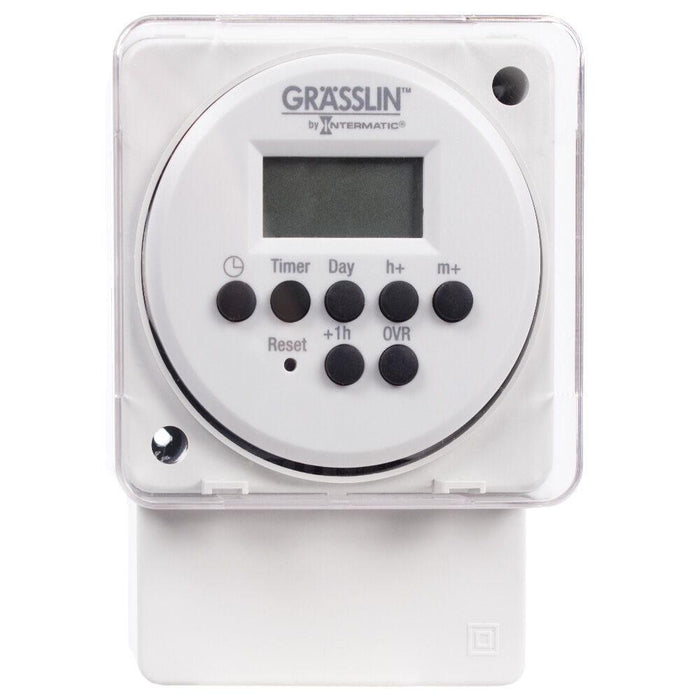

Intermatic FM1D14A-AV Módulo electrónico de montaje en superficie/riel DIN, 24 horas o 7 días, 120-277 V, 15 A, 14 programas de punto de ajuste, SPDT

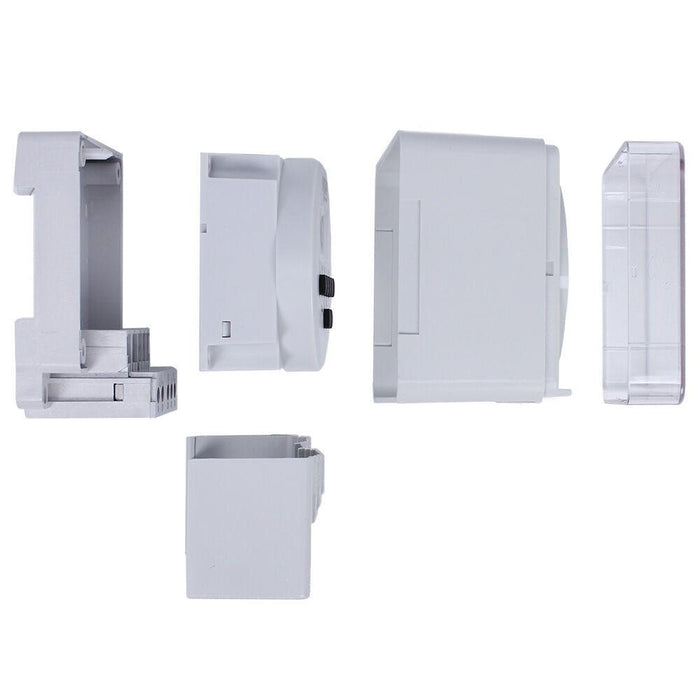

La serie FM1D14 es una solución de control electrónico basada en tiempo de gran valor para ventilación, calefacción, refrigeración, iluminación u otras cargas eléctricas en aplicaciones comerciales e industriales. Estos interruptores horarios de un canal son programables para horarios de 24 horas o 7 días. La serie FM1D14 está diseñada para montaje en panel, superficie, empotrado o en carril DIN. Los modelos empotrados y de superficie/riel DIN (modelos A y E) están completamente encerrados en una carcasa de plástico e incluyen una cubierta de terminales, una cubierta antipolvo y una subbase para instalación y cableado.

Características:

  • Aplicaciones de 24 horas o 7 días
  • 14 programas de punto de ajuste
  • Fácil de programar
  • Anulación manual con indicación de estado
  • Batería autorrecargable con protección de respaldo de hasta 2500 horas
  • pantalla LCD
  • 5 programas de bloques ajustables preestablecidos
  • Los modelos A y E vienen con cubierta antipolvo transparente.

Aplicaciones:

  • Aireación
  • Movimiento de aire y ventilación
  • Ejercicio del generador
  • Comercializador de refrigeración
  • Tratamiento séptico

Especificaciones:

Tipo de copia de seguridad Batería Rango(s) de voltaje de entrada 120-277 VCA, 50/60 Hz
Opciones de montaje Carril DIN, superficie Número de circuitos 1
Modo de operación 24 horas, 7 días Tipo de interruptor SPDT
Tiempos mínimos de encendido/apagado 1 minuto Consumo máximo de energía (W) 1,4W
Tipo de mecanismo Digital/Eléctrico Operaciones de encendido/apagado 98
Período de garantía 1 año limitado Opción de cableado Terminales de tornillo para cables #24 a #10 AWG (modelos A)
Compatibilidades de aplicaciones CONDUJO Tiempo de protección de respaldo 2500 horas
Tipo de servicio de batería Autorecarga Categoría Controles del temporizador Web
Ajuste del horario de verano Manual Balastro Electrónico (NO) 4,9 A, 120 VCA
Propósito general (NC) 15 A, 277 VCA Propósito general (NO) 15 A, 277 VCA
Tiene indicación de estado de anulación manual Sí Lastre magnético (NC) 8 A, 120 VCA
Lastre magnético (NO) 8 A, 277 VCA Motor (NC) 1/2 HP a 120/240 VCA, 10 FLA, 60 LRA a 250 VCA
Motor (NA) 1/2 HP a 120 VCA, 1 HP a 250 VCA, 10 FLA, 60 LRA a 250 VCA Humedad de funcionamiento 0-95% HR, sin condensación
Servicio de piloto (NO) B300 Resistivo (NC) 12 A, 24 VCC
Certificación RoHS Sí Clasificaciones de carga de tungsteno (NO) 1000 W, 120 VCA
Tipo de selección de voltaje Específico de voltaje Tamaño máximo del cable #10 AWG
Tamaño mínimo del cable #24 AWG Temperatura de funcionamiento máxima (°C) 55
Temperatura de funcionamiento máxima (°F) 131 Temperatura de funcionamiento mínima (°C) -40
Temperatura de funcionamiento mínima (°F) -40 Profundidad del producto (pulg.) 2.06
Profundidad del producto (mm) 52 Altura del producto (pulg.) 4
Altura del producto (mm) 102,5 Ancho del producto (pulg.) 2.83
Ancho del producto (mm) 72 Altura de la caja de la unidad (pulg.) 3.25
Unidad de longitud de la caja (pulg.) 4.75 Peso unitario de la caja (lb) 0.529
Ancho de la caja de la unidad (pulg.) 3.25

Calificaciones
Tamaño: 2,36" x 2,36" (60 mm x 60 mm)
Consumo de energía: 1,4 W
Tensión de alimentación: 12 VCC, 24 VCA/VCC, 120-277 VCA, 50/60 Hz
Clasificación del interruptor: relé SPDT
NO. Contacto: 15A, 277 VCA, uso general
10 FLA, 60 LRA, 250 VCA
1
⁄2 HP, 120 VCA
1 HP, 250 VCA
1000 W, 120 VCA, tungsteno
8 A, 277 VCA, balasto
Servicio de piloto B300
4,9 A, 120 VCA, balastro electrónico
Contacto N.C.: 15 A, 277 VCA, uso general
10 FLA, 60 LRA, 250 VCA
1
⁄2 HP, 120/240 VCA
12 A, 24 VCC, resistivo
8 A, 120 VCA, balasto
Conexiones de cableado: terminales de conexión rápida de ¼"
Temperatura de funcionamiento: -40 °F a 131 °F (-40 °C a 55 °C)
(función de visualización limitada a -13˚F)
Peso de envío: 0,10 libras
Garantía: Limitada 1 año
