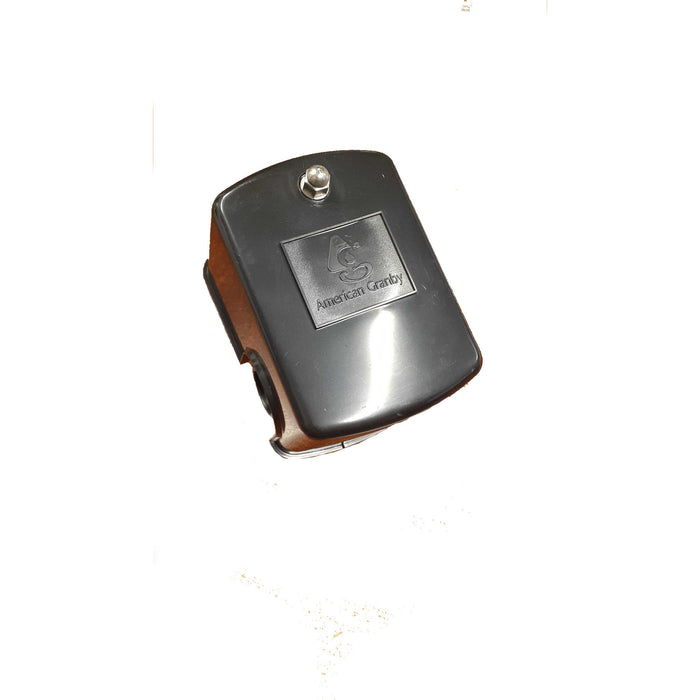

Interruptor de presión - FSG-2

Características del interruptor de presión cuadrado D:

• Diseñado para el control de bombas de agua accionadas eléctricamente.
• Actuado por diafragma.
• El diferencial aumenta con el rango.
• Los contactos se abren al aumentar la presión.
• Gabinete de uso general NEMA Tipo 1
• Tercero certificado según NSF/ANSI 372.

Gama de Producto Telemecanique Sensores de presión XM
Tipo de sensor de presión Sensor de presión electromecánico
Nombre del sensor de presión FSG
Tamaño del sensor de presión 66,72 psi (4,6 bar)
Conexión de fluido tipo G 1/4 (hembra) ISO 228
Fluido controlado Agua dulce 32…158 °F (0…70 °C))
Agua de mar 32…158 °F (0…70 °C))
Entrada de cables 2 entradas de cables con pasacables
Tipo y composición de contactos 2 acción rápida NC
Aplicación específica del producto -
Tipo de interruptor de presión de
operación
Regulación entre 2 umbrales
Corriente nominal de línea 10 A 250 V CA EN 60730-1
Conexión eléctrica Terminales de tornillo 1 x 1...2 x 2 mm²
Protección contra cortocircuitos Fusible de cartucho de 20 A gG
Tipo de escala Diferencial ajustable
Configuración interna
Pantalla local Sin
Tipo de circuito eléctrico Circuito de potencia
Complementario
Materiales en contacto con fluido Nitrilo
Nailon 6/6
Acero zincado
Material de la carcasa PS
Posición de funcionamiento Cualquier posición
Potencia del motor kW 0,75 kW/1 hp a 110 V CA, monofásico
1,1 kW/1,5 hp a 110 V CA, trifásico
1,5 kW/2 CV a 230 V CA, monofásico
1,5 kW/2 hp a 400 V CA, monofásico
2,2 kW/3 CV a 230 V CA, trifásico
2,2 kW/3 hp a 400 V CA, trifásico

Descripción terminales ISO n°1 (3-4)NC
(1-2)NC
Profundidad 4,02 pulgadas (102 mm)
Altura 3,78 pulgadas (96 mm)
Ancho 2,83 pulgadas (72 mm)
