Fimco 4005-L VÁLVULA PLÁSTICO 1 1/2 EN 5 ZONAS

Manual de instalación

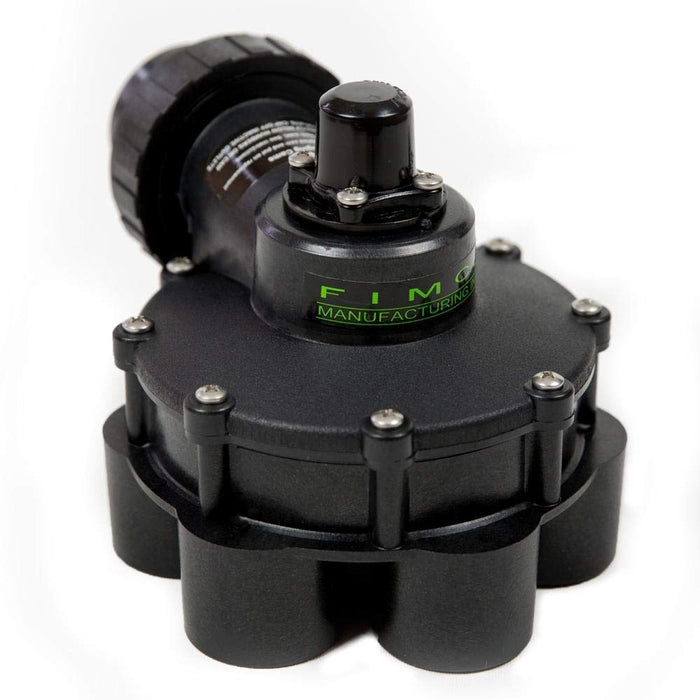

La válvula indexadora Fimco de 1-1/2 pulg. y 6 salidas ofrece una forma confiable y económica de automatizar múltiples sistemas de riego por zonas. Esta válvula de indexación hidráulica tiene 1 entrada y 6 salidas, todas ellas de ajuste deslizante de 1-1/2 pulg.

El diseño simple de la válvula garantiza una fácil instalación y mantenimiento. Se recomienda el uso de la válvula en un sistema de riego impulsado por bomba.

Para instalación sobre o bajo tierra La válvula puede operar de 2 a 6 zonas según la configuración de leva elegida. Se incluyen levas de 5 y 6 zonas. Para instalaciones de 3 o 4 zonas activas, esta válvula requiere una leva blanca especial. Ofrece operación manual y automática.

Requiere una presión mínima de 10 PSI Requiere un caudal de 10 a 75 GPM Entrada de 1 1/2 pulg. Salida de 1 1/4 pulg. Excelente alternativa a las válvulas de solenoide individuales 1 válvula puede reemplazar hasta (6) válvulas de 1 1/4 pulg. solenoides 1 válvula FIMCO sobre el suelo controla todas las zonas, eliminando la necesidad de excavar en el suelo para ubicar las cajas de válvulas de solenoide eléctricas. Funciona de forma manual o completamente automática con un controlador (no incluido) para abrir y cerrar el suministro de agua (bomba o solenoide) únicamente. use cemento de PVC transparente estándar (no incluido) para la instalación de la válvula y deje que fragüe 2 horas antes de someterla a la presión interna del agua, no use pegamento azul de fraguado rápido ya que deteriorará rápidamente el plástico ABS usado en la construcción de la indexación. válvula, la imprimación violeta tiene un efecto similar y solo debe aplicarse a la tubería de PVC y no a la carcasa de la válvula.
