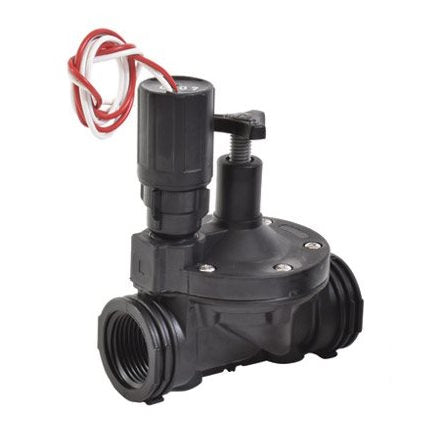

DIG Irrigation 305DC-100 Válvula de globo de 1" con solenoide de CC (6-12 voltios) y control de flujo

Las válvulas de plástico en línea (patrón de globo) 305DC-075 y 100 de DIG, con un solenoide de enganche magnético de dos vías de 6-12 VCC, son adecuadas para sistemas de riego residenciales, comerciales y agrícolas. Respaldan un excelente rendimiento hidráulico y una operación de larga duración. Las válvulas de globo funcionan con los controladores operados por baterías de DIG y el controlador de energía solar LEIT 2 ET, y utilizan un solenoide de bloqueo magnético de dos vías, encapsulado y hermético que requiere una energía mínima para funcionar. Las válvulas de la serie S-305DC-XXX están construidas con nailon reforzado con vidrio resistente a la intemperie y un resorte de acero inoxidable para proporcionar una apertura y cierre equilibrados a una tasa de presión de hasta 150 PSI.

Características

• Construido de nailon reforzado con vidrio con resorte de acero inoxidable; materiales no corrosivos
• Alto caudal con baja pérdida de presión
• Diseño compacto con espacio mínimo.
• Estructura de diseño simple para fácil mantenimiento.
• Capó asegurado con 6 tornillos SS para un fácil servicio
• Normalmente cerrado
• Fácil mantenimiento en línea
• Utiliza un solenoide de enganche magnético de 6 a 12 VCC, bidireccional, encapsulado y hermético.
• La apertura y el cierre suaves de la válvula evitan riesgos de aumento de presión
• El diafragma autolimpiante reforzado y resistente proporciona un funcionamiento confiable incluso con agua contaminada.
• El diafragma equilibrado sostenido por un resorte de acero inoxidable permite una presión de apertura baja y un cierre seguro.
• Mango de control de flujo para ajuste del flujo de agua y cierre manual hermético
• Anulación manual de purga interna a través del solenoide

Especificaciones

• Tipo: válvula de globo con solenoide de bloqueo magnético de dos vías
• Presión de funcionamiento: 10 a 150 PSI (0,7 a 10,5 bar)
• Estilo de carrocería: globo
• Entrada y salida hembra de 3/4" y 1 NPT o BSP
• Rango de flujo operativo:
  • 3/4": 0,1 a 28 GPM (0,23 a 6,4 m3h)
  • 1": 0,2 a 35 GPM (0,45 a 8 m3h)
• Solenoide: 6 -12 VCC, enclavamiento magnético bidireccional, normalmente cerrado, pulso bidireccional
  • Tasa de voltaje: 6 -12 VCC
  • Resistencia de la bobina: 4,7 Ω +/- 0,3
  • Ancho de pulso: mínimo 10 mS
• Modo de operación:
  • Rojo + y blanco – pestillo para abrir
  • Rojo – y blanco + liberado a cerrado
• Orificio de control: 0,65 +/- 0,0002 (1,7 mm)
• Cables conductores: 18” (45 cm) UL 1015, AWG 16, 300 V - cables rojo y blanco
• Rango de temperatura: hasta 150 Fahrenheit (0-65 C)

Dimensiones:
Dimensiones de la válvula: 3/4" y 1": 4,5" alto x 4,25" largo x 3,12" ancho (11,5 cm alto x 11 cm largo x 8 cm ancho)
Dimensión superior del solenoide: 3,1" (7,9 cm) LX 1,18" (3,0 cm) D
Dimensión inferior del solenoide: 3,1" (7,9 cm) L x 1,18" D (3,0 cm)
Alojamiento rosca solenoide válvula: 3/4”-20 UNES-2A
Rosca adaptador: 11/16”-12 UN rosca hembra X macho ¾”-20 rosca macho
Rosca solenoide: 11/16”-12 UN
Material:
Cuerpo de válvula y tapa: nailon reforzado con fibra de vidrio
Diafragma: NBR
Piezas metálicas y tornillería: Acero Inoxidable 303 y 430F
Cuerpo del solenoide: nailon reforzado con fibra de vidrio
Tapa de goma del émbolo del solenoide: EPDM 80
