Franklin Electric 20FV1S4-3W230 #95422045 FPS Serie V Acero inoxidable

Manual de instalación

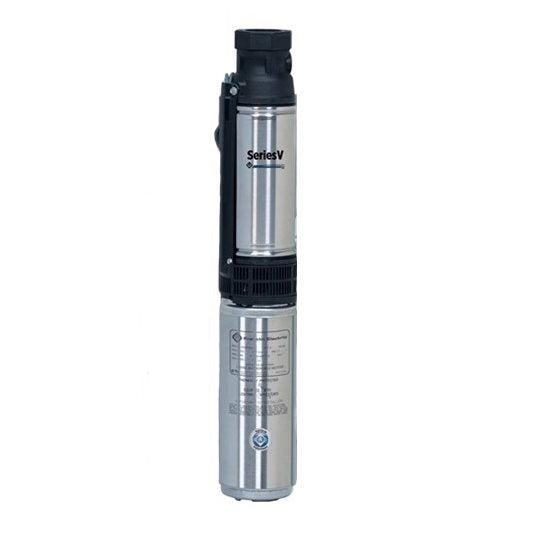

Franklin Electric 20FV1S4-3W230 #95422045 FPS Serie V de acero inoxidable, PMA sumergible de 4", monofásico, 3 cables, 1 hp, 230 V, 60 Hz, 20 gpm

La bomba sumergible FPS Serie V estándar cuenta con un sistema hidráulico exclusivo que mejora la eficiencia y minimiza el desgaste incluso cuando se bombean abrasivos. Los soportes de descarga y motor están disponibles en termoplástico o acero inoxidable con un sistema de válvula de retención extraíble. Disponible en 5, 7, 10, 15, 20 y 25 gpm, 1/2 - 5 caballos de fuerza. Para obtener detalles sobre cómo convertirse en distribuidor registrado y recibir una garantía de 5 años, comuníquese con su distribuidor local.

• 6 rangos de rendimiento: 5, 7, 10, 15, 20 y 25 gpm.
• Rangos de caballos de fuerza: 1/2 - 5.
• Cabezal de descarga y soporte del motor fabricados con materiales de ingeniería probados en la industria. Disponible en acero inoxidable serie 300 o resinas termoplásticas de alta calidad.
• Gran área plana para llave en el cabezal de descarga para facilitar la instalación.
• El rodamiento superior diseñado para funcionamiento en seco soporta positivamente el eje hexagonal de acero inoxidable de 7/16 pulgadas de la serie 300.
• Válvula de retención interna extraíble.
• Impulsado por motores sumergibles de 4 pulgadas súper inoxidables resistentes a la corrosión de Franklin Electric con protección contra rayos.
• La temperatura máxima del agua con un flujo adecuado es de 120 °F/49 °C. Consulte a la fábrica para obtener más detalles.

CV 1 CV
Frecuencia 60 Hz
Fases Monofásicas
Amperios - Factor de servicio 10,4 A
Voltios 230 VCA
Tolerancia de voltaje (%) -10,0% / +10,0%
Cable de 3 cables
Motor encapsulado
Servicio continuo Sí
Eficiencia Factor de Servicio Carga [%] 64,00 %
Método de retención de plomo Contratuerca de plomo
Flujo 20 gpm
Apagado 251 pies
Etapas 7
Clasificación de temperatura ambiente del motor Nominal 86 °F

Rosca de descarga NPT
Diámetro de descarga 1,25 "
Longitud del producto 27,28 "
Diámetro Con Protector De Cable 3.9"
Longitud del motor 11,73 "
Longitud de la bomba 15,55 "
Peso del producto 33 libras
