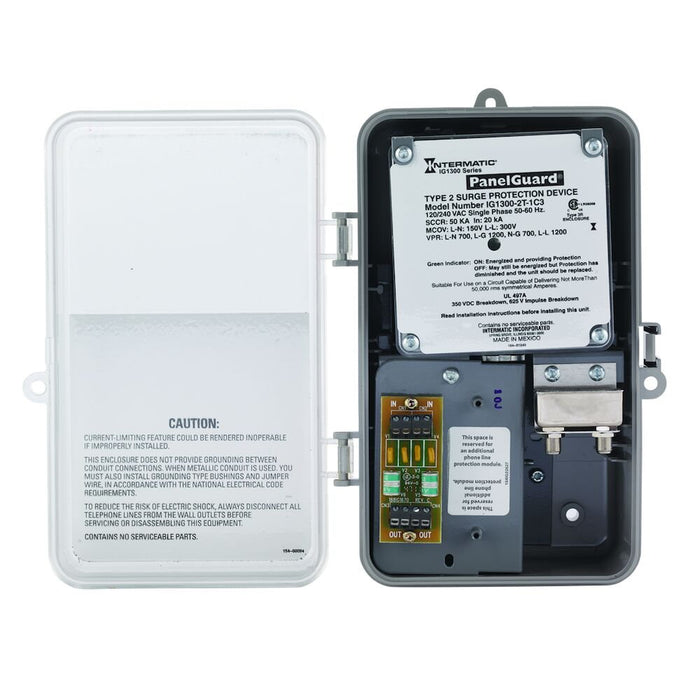

Dispositivo de protección contra sobretensiones Intermatic IG1300-2T-1C3, 2 líneas telefónicas, 1 línea coaxial

Instrucciones

Dispositivo de protección contra sobretensiones Intermatic IG1300-2T-1C3, 2 líneas telefónicas, 1 línea coaxial, 6 modos, 120/240 VAC 1Ph, tipo 2

La serie IG1300 brinda protección para líneas telefónicas y coaxiales además de alimentación de CA. La tecnología de protección contra sobretensiones TPMOV® (varistor de óxido metálico con protección térmica) confiable y de última generación elimina los modos de falla potencialmente peligrosos que comúnmente se asocian con la tecnología MOV estándar. Un indicador LED verde proporciona el estado de protección. Los dispositivos de protección contra sobretensiones de la serie IG1300 están diseñados para aplicaciones Tipo 2 para instalaciones después de entradas de servicio. Certificado CSA según ANSI/UL 1449, 3.ª edición, UL 497A para línea telefónica y UL 497B para cable coaxial.

Características:

• Seis modos de protección para AC SPD
• Tecnología de protección contra sobretensiones TPMOV® para AC SPD
• El indicador LED verde proporciona el estado de protección
• Proporciona protección para dos líneas telefónicas (línea telefónica analógica, módem o DSL) y una línea coaxial (TV por cable, Internet por cable o TV satelital)
• Caja impermeable de plástico tipo 3R para instalaciones interiores/exteriores
• Garantía del producto de 5 años
• Garantía de $10,000 para equipos conectados en electrodomésticos y electrónicos
• Certificación CSA según ANSI/UL 1449 3.ª edición
• UL 497A es para protección telefónica.
• UL 497B es para protección coaxial

Aplicaciones:

• Panel de distribución
• Entrada de servicio

Especificaciones:

Color Gray Input Voltage Range(s) 120/240 VAC, 50/60 Hz
Modes of Protection 6 (L1-N, L2-N, L1-G, L2-G, N-G, L1-L2) Surge Protection Type 2
Enclosure Type Outdoor type 3R plastic Surge Protection Technology TPMOV®
Voltage 120/240 VAC Single-Phase Warranty Period 5-Year limited
Wiring Option Terminals, Wire leads Category Hard Wired Surge Web
Connected Equipment Warranty Period 5-Year limited Maximum Continuous Operating Voltage (L-G) 300
Maximum Continuous Operating Voltage (L-L) 300 Maximum Continuous Operating Voltage (L-N) 150
Maximum Continuous Operating Voltage (N-G) 150 Nominal Discharge Current 20 kA
Phase Single Short Circuit Current Rating 50 kA
Surge Protection LED Indicator Green UL Standard Ansi/UL 1449 3rd Edition, UL 497A, UL 497B
Voltage Protection Rating (L-G) 1200 Voltage Protection Rating (L-L) 1200
Voltage Protection Rating (L-N) 700 Voltage Protection Rating (N-G) 700
Wire Size Max #12 AWG, Tinned Copper Operating Temperature Max (°C) 85
Operating Temperature Max (°F) 185 Operating Temperature Min (°C) -35
Operating Temperature Min (°F) -31 Product Depth (in) 4
Product Depth (mm) 102 Product Height (in) 10
Product Height (mm) 254 Product Width (in) 6.5
Product Width (mm) 165 Unit Carton Height (in) 7.501
Unit Carton Length (in) 10.501 Unit Carton Weight (lb) 1.696
Unit Carton Width (in) 4.251

Product Depth (in) 4
Product Height (in) 10
Product Width (in) 6.5
