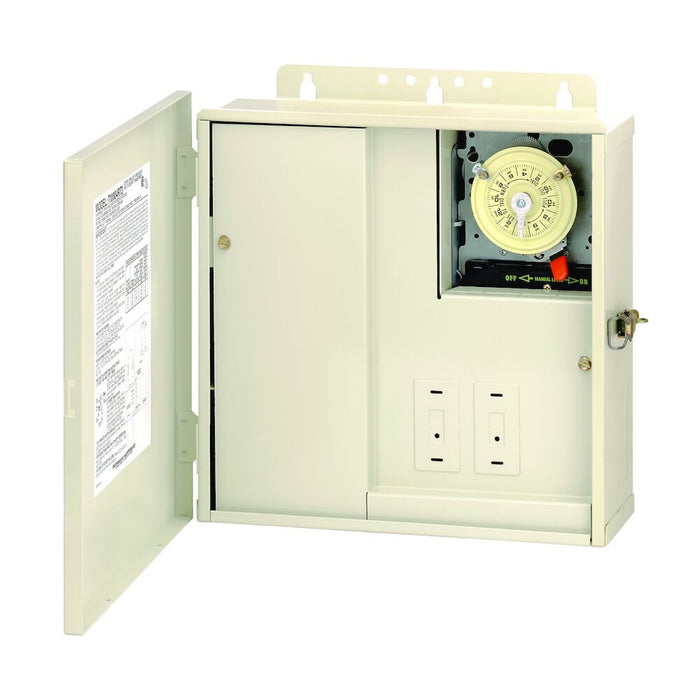

Panel de Control Intermatic T10004RT3 con Transformador de 300 W y Mecanismo T104M

Panel de Control Intermatic T10004RT3 con Transformador de 300 W y Mecanismo T104M

por Intermatic
SKU T10004RT3
$ 338.92 - $ 338.92
$ 338.92
$ 338.92 - $ 338.92
$ 338.92

Instrucciones

Estos sistemas de control mecánico incluyen transformadores incorporados para facilitar la instalación.

Características:

  • Alimentación de control todo en uno para instalación de piscina/spa
  • Fácil de cablear
  • Puede albergar mecanismos y componentes Intermatic adicionales
  • Controle bombas de dos velocidades con el T40604RT3
  • Centro de carga y energía interior/exterior de metal tipo 3R de alta resistencia
  • Se pueden instalar dispositivos de cableado en estos centros de carga con el uso de separadores, que se venden por separado.
  • Perforación lateral para dispositivo de cableado adicional

Aplicaciones:

  • Panel de distribución/control
  • Iluminación del paisaje
  • Control del motor
  • Control de bomba
  • Iluminación subacuática

Especificaciones:

Rango(s) de voltaje de entrada 120-240 VCA, 60 Hz monofásico Número de circuitos 1
Resistador 30 A, 120 VCA, 60 Hz, 30 A, 208 VCA, 60 Hz, 30 A, 240 VCA, 60 Hz Tipo de interruptor DPST
Tipo de gabinete Plástico exterior tipo 3R Consumo máximo de energía (W) 3W
Rangos de clasificaciones de carga resistiva 30 A, 120-240 VCA, 60 Hz Período de garantía 1 año limitado
Inductivo 30 A, 120 VCA, 60 Hz, 30 A, 208 VCA, 60 Hz, 30 A, 240 VCA, 60 Hz Rangos de clasificación de carga inductiva 30 A, 120-240 VCA, 60 Hz
Dimensiones de los orificios ciegos (1) 7/8" - 1 1/8", (1) 1 1/8" - 1 3/8" Dimensiones de la parte inferior (5) 7/8" - 1 7/8", (2) 7/8", (2) 1 1/8" - 1 3/8"
Dimensiones de extracción a la izquierda (1) 7/8" - 1 1/8" Dimensiones de extracción a la derecha (1) 1 3/4" x 2 3/4"
Tensión de alimentación del mecanismo 240 VCA, 60 Hz Motor (Trifásico) 2 HP, 24 FLA a 120 VCA, 60 Hz, 5 HP, 28 FLA a 240 VCA, 60 Hz
Servicio de piloto (NO) 1000 VA, 120 VCA, 60 Hz, 1000 VA, 208 VCA, 60 Hz, 1000 VA, 240 VCA, 60 Hz Rangos de clasificación de carga de servicio piloto 1000 VA, 120-240 VCA, 60 Hz
Clasificaciones del centro de energía 62 A por pata, 109 A máx., 208 VCA, 60 Hz, 62 A por pata, 109 A máx., 240 VCA, 60 Hz, monofásico, 62 A por pata, 109 A máx., 120 VCA, 60 Hz Visualización de clasificaciones del centro de energía 62 A por pata, 109 A MÁX, 120-240 VCA, 60 Hz, monofásico
Voltaje de entrada del transformador 3 A, 120 VCA, 60 Hz Voltaje de salida del transformador 12, 13, 14 VCA
Tungsteno (NO) 30 A, 120 VCA, 60 Hz, 30 A, 208 VCA, 60 Hz, 30 A, 240 VCA, 60 Hz Rango(s) de tungsteno 30 A, 120-240 VCA, 60 Hz
Temperatura de funcionamiento máxima (°C) 54 Temperatura de funcionamiento máxima (°F) 130
Temperatura de funcionamiento mínima (°C) -40 Temperatura de funcionamiento mínima (°F) -40
Profundidad del producto (pulg.) 4.75 Profundidad del producto (mm) 120,7
Altura del producto (pulg.) 12.875 Altura del producto (mm) 327
Ancho del producto (pulg.) 12.875 Ancho del producto (mm) 327
Altura de la caja de la unidad (pulg.) 5.75 Unidad de longitud de la caja (pulg.) 12
Peso unitario de la caja (lb) 20.008 Ancho de la caja de la unidad (pulg.) 12

Input Voltage Range(s) 120-240 VAC, 60 Hz single-phase Number Of Circuits 1
Resistive 30 A, 120 VAC, 60 Hz, 30 A, 208 VAC, 60 Hz, 30 A, 240 VAC, 60 Hz Switch Type DPST
Enclosure Type Outdoor type 3R plastic Maximum Power Consumption (W) 3 W
Resistive Load Ratings Ranges 30 A, 120-240 VAC, 60 Hz Warranty Period 1-Year limited
Inductive 30 A, 120 VAC, 60 Hz, 30 A, 208 VAC, 60 Hz, 30 A, 240 VAC, 60 Hz Inductive Load Ratings Ranges 30 A, 120-240 VAC, 60 Hz
Knockout Dimensions Back (1) 7/8" - 1 1/8", (1) 1 1/8" - 1 3/8" Knockout Dimensions Bottom (5) 7/8" - 1 7/8", (2) 7/8", (2) 1 1/8" - 1 3/8"
Knockout Dimensions Left (1) 7/8" - 1 1/8" Knockout Dimensions Right (1) 1 3/4" x 2 3/4"
Mechanism Supply Voltage 240 VAC, 60 Hz Motor (Three-Phase) 2 HP, 24 FLA @ 120 VAC, 60 Hz, 5 HP, 28 FLA @ 240 VAC, 60 Hz
Pilot Duty (NO) 1000 VA, 120 VAC, 60 Hz, 1000 VA, 208 VAC, 60 Hz, 1000 VA, 240 VAC, 60 Hz Pilot Duty Load Ratings Ranges 1000 VA, 120-240 VAC, 60 Hz
Power Center Ratings 62 A per leg, 109 A Max , 208 VAC, 60 Hz, 62 A per leg, 109 A Max , 240 VAC, 60 Hz, Single Phase, 62 A per leg, 109 A Max, 120 VAC, 60 Hz Power Center Ratings Display 62 A per leg, 109 A MAX, 120-240 VAC,60 Hz, Single-Phase
Transformer Input Voltage 3 A, 120 VAC, 60 Hz Transformer Output Voltage 12, 13, 14 VAC
Tungsten (NO) 30 A, 120 VAC, 60 Hz, 30 A, 208 VAC, 60 Hz, 30 A, 240 VAC, 60 Hz Tungsten Range(s) 30 A, 120-240 VAC, 60 Hz
Operating Temperature Max (°C) 54 Operating Temperature Max (°F) 130
Operating Temperature Min (°C) -40 Operating Temperature Min (°F) -40
Product Depth (in) 4.75 Product Depth (mm) 120.7
Product Height (in) 12.875 Product Height (mm) 327
Product Width (in) 12.875 Product Width (mm) 327
Unit Carton Height (in) 5.75 Unit Carton Length (in) 12
Unit Carton Weight (lb) 20.008 Unit Carton Width (in) 12

Product Depth (in) 4.75
Product Height (in) 12.875
Product Width (in) 12.875
