Instrucciones

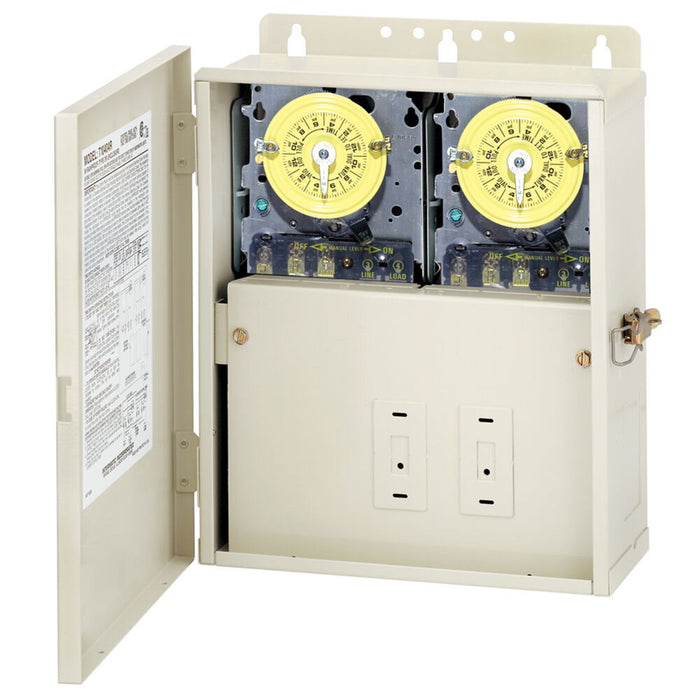

Puede usarse solo como centro de energía o agregar mecanismos o dispositivos de cableado para sistemas de control completos.

Características:

  • Disponible con uno o dos mecanismos de interruptor horario de alta resistencia
  • Acepta cualquier combinación de mecanismos de las series PF1000M, P1403ME, P1353ME, P4043ME, P4243ME, T100M o RC2000M.
  • El frente muerto del centro de carga tiene dos orificios ciegos para interruptores o GFCI y uno en el costado
  • Se pueden instalar dispositivos de cableado en estos centros de carga con el uso de separadores, que se venden por separado a continuación.
  • Controle bombas de dos velocidades con el T10604R

Aplicaciones:

  • Panel de distribución/control
  • Control del motor
  • Control de bomba

Especificaciones:

Rango(s) de voltaje de entrada 120 VCA, 60 Hz Número de circuitos 2
Resistador 40 A, 120 VCA, 60 Hz, 40 A, 208 VCA, 60 Hz, 40 A, 240 VCA, 60 Hz Tipo de interruptor SPST
Tipo de gabinete Plástico exterior tipo 3R Consumo máximo de energía (W) 3W
Rangos de clasificaciones de carga resistiva 40 A, 120-240 VCA, 60 Hz Período de garantía 1 año limitado
Inductivo 40 A, 120 VCA, 60 Hz, 40 A, 208 VCA, 60 Hz, 40 A, 240 VCA, 60 Hz Rangos de clasificación de carga inductiva 40 A, 120-240 VCA, 60 Hz
Dimensiones de los orificios ciegos (1) combinación 1/2" - 3/4" y (1) 3/4" - 1" Dimensiones de la parte inferior (5) combinación 1/2" - 3/4" y (2) combinación 3/4" - 1"
Dimensiones de extracción a la izquierda (1) combinación 1/2" - 3/4" Dimensiones de extracción a la derecha (1) 1 3/4" x 2 3/4"
Tensión de alimentación del mecanismo 120/120 VCA, 60 Hz Mecanismos (2) T101M
Motor (Trifásico) 2 HP, 24 FLA a 120 VCA, 60 Hz, 5 HP, 28 FLA a 240 VCA, 60 Hz Servicio de piloto (NO) 1000 VA, 120 VCA, 60 Hz, 1000 VA, 208 VCA, 60 Hz, 1000 VA, 240 VCA, 60 Hz
Rangos de clasificación de carga de servicio piloto 1000 VA, 120-240 VCA, 60 Hz Tungsteno (NO) 40 A, 120 VCA, 60 Hz, 40 A, 208 VCA, 60 Hz, 40 A, 240 VCA, 60 Hz
Rango(s) de tungsteno 40 A, 120-240 VCA, 60 Hz Temperatura de funcionamiento máxima (°C) 54
Temperatura de funcionamiento máxima (°F) 130 Temperatura de funcionamiento mínima (°C) -40
Temperatura de funcionamiento mínima (°F) -40 Profundidad del producto (pulg.) 4.75
Profundidad del producto (mm) 120,7 Altura del producto (pulg.) 12.875
Altura del producto (mm) 327 Ancho del producto (pulg.) 10.875
Ancho del producto (mm) 276,2 Altura de la caja de la unidad (pulg.) 5.62
Unidad de longitud de la caja (pulg.) 13.81 Peso unitario de la caja (lb) 10.179
Ancho de la caja de la unidad (pulg.) 12.06
