Especificaciones | Instrucciones

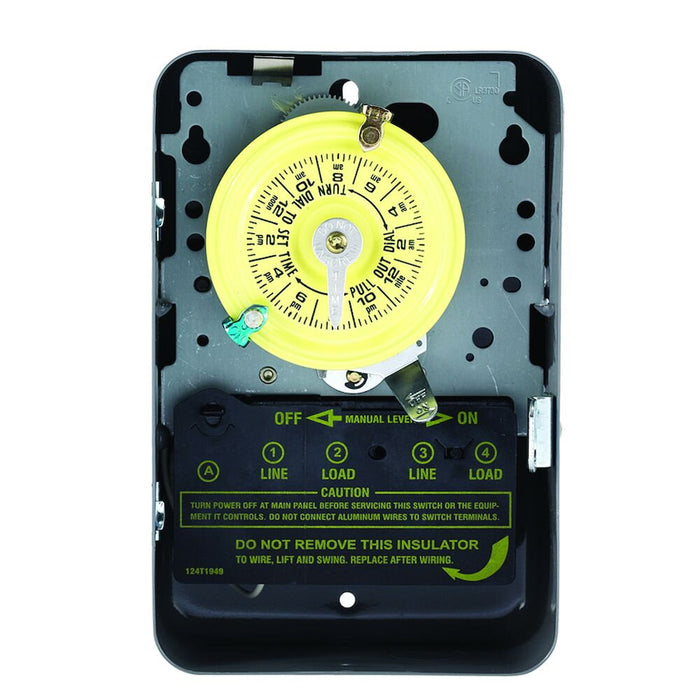

Intermatic T103 Interruptor horario mecánico de 24 horas, 120 VCA, 60 Hz, DPST, caja metálica para interiores, intervalo de 1 hora

El interruptor horario mecánico de la serie T100 ha demostrado que puede resistir la prueba del tiempo. Estos interruptores horarios confiables pueden manejar cargas eléctricas de hasta 40 A por polo y permiten hasta 12 operaciones de encendido/apagado por día. Un interruptor de anulación manual proporciona mayor comodidad.

Características:

  • Las clasificaciones de carga de motor más altas de la industria
  • 12 operaciones ON/OFF por día
  • Incluye un disparador de ENCENDIDO y otro de APAGADO
  • Se puede instalar en la mayoría de los gabinetes Intermatic.
  • Disponible con protección de calentador de piscina.
  • Terminales tipo balancín para múltiples conexiones de carga

Aplicaciones:

  • Control de iluminación interior
  • Temporización/Programación ON/OFF

Especificaciones:

Rango(s) de voltaje de entrada 120 VCA, 60 Hz Operaciones máximas de encendido/apagado 12
Número de circuitos 1 Modo de operación 24 horas
Resistador 40 A, 120 VCA, 60 Hz, 40 A, 208 VCA, 60 Hz, 40 A, 240 VCA, 60 Hz Tipo de interruptor DPST
Balasto electrónico 16 A, 120 VCA, 16 A, 208 VCA, 16 A, 240 VCA, 16 A, 277 VCA Tipo de gabinete Metal interior tipo 1
Tiempos mínimos de encendido/apagado 1 hora Consumo máximo de energía (W) 3W
Opción de cableado Terminales Rangos de clasificaciones de carga resistiva 40 A, 120-240 VCA, 60 Hz
Período de garantía 1 año limitado Compatibilidades de aplicaciones OCULTADO, LED
Rangos de clasificación de carga de balasto electrónico 16 A, 120-277 VCA Tiene anulación manual Sí
Inductivo 40 A, 120 VCA, 60 Hz, 40 A, 208 VCA, 60 Hz, 40 A, 240 VCA, 60 Hz Rangos de clasificación de carga inductiva 40 A, 120-240 VCA, 60 Hz
Dimensiones de los orificios ciegos (1) combinación 1/2" - 3/4" Dimensiones de la parte inferior (2) combinación 1/2" - 3/4"
Motor (Trifásico) 2 HP, 24 FLA a 120 VCA, 60 Hz, 5 HP, 28 FLA a 240 VCA, 60 Hz Número de excursionistas incluidos 1 encendido/1 apagado
Servicio de piloto (NO) 1000 VA, 120-240 VCA, 60 Hz Rangos de clasificación de carga de servicio piloto 1000 VA, 120-240 VCA, 60 Hz
Rueda de patrón No incluido Intervalo de tiempo 1 hora
Tungsteno (NO) 40 A, 120 VCA, 60 Hz, 40 A, 208 VCA, 60 Hz, 40 A, 240 VCA, 60 Hz Rango(s) de tungsteno 40 A, 120-240 VCA, 60 Hz
Tamaño máximo del cable #8 AWG Tamaño mínimo del cable #14 AWG
Temperatura de funcionamiento máxima (°C) 54 Temperatura de funcionamiento máxima (°F) 130
Temperatura de funcionamiento mínima (°C) -40 Temperatura de funcionamiento mínima (°F) -40
Profundidad del producto (pulg.) 3 7/16 Profundidad del producto (mm) 87,3
Altura del producto (pulg.) 7 7/8 Altura del producto (mm) 200
Ancho del producto (pulg.) 5 1/8 Ancho del producto (mm) 130.2
Altura de la caja de la unidad (pulg.) 8.25 Unidad de longitud de la caja (pulg.) 5.5
Peso unitario de la caja (lb) 2.744 Ancho de la caja de la unidad (pulg.) 3.5

Input Voltage Range(s) 120 VAC, 60 Hz Maximum ON/OFF Operations 12
Number Of Circuits 1 Operation Mode 24 hour
Resistive 40 A, 120 VAC, 60 Hz, 40 A, 208 VAC, 60 Hz, 40 A, 240 VAC, 60 Hz Switch Type DPST
Electronic Ballast 16 A, 120 VAC, 16 A, 208 VAC, 16 A, 240 VAC, 16 A, 277 VAC Enclosure Type Indoor type 1 metal
Minimum ON/OFF Times 1 hour Maximum Power Consumption (W) 3 W
Wiring Option Terminals Resistive Load Ratings Ranges 40 A, 120-240 VAC, 60 Hz
Warranty Period 1-Year limited Application Compatibilities HID, LED
Electronic Ballast Load Ratings Ranges 16 A, 120-277 VAC Has Manual Override Yes
Inductive 40 A, 120 VAC, 60 Hz, 40 A, 208 VAC, 60 Hz, 40 A, 240 VAC, 60 Hz Inductive Load Ratings Ranges 40 A, 120-240 VAC, 60 Hz
Knockout Dimensions Back (1) combination 1/2" - 3/4" Knockout Dimensions Bottom (2) combination 1/2" - 3/4"
Motor (Three-Phase) 2 HP, 24 FLA @ 120 VAC, 60 Hz, 5 HP, 28 FLA @ 240 VAC, 60 Hz Number of Trippers Included 1 ON/1 OFF
Pilot Duty (NO) 1000 VA, 120-240 VAC, 60 Hz Pilot Duty Load Ratings Ranges 1000 VA, 120-240 VAC, 60 Hz
Skipper Wheel Not Included Timing Interval 1 hr
Tungsten (NO) 40 A, 120 VAC, 60 Hz, 40 A, 208 VAC, 60 Hz, 40 A, 240 VAC, 60 Hz Tungsten Range(s) 40 A, 120-240 VAC, 60 Hz
Wire Size Max #8 AWG Wire Size Min #14 AWG
Operating Temperature Max (°C) 54 Operating Temperature Max (°F) 130
Operating Temperature Min (°C) -40 Operating Temperature Min (°F) -40
Product Depth (in) 3 7/16 Product Depth (mm) 87.3
Product Height (in) 7 7/8 Product Height (mm) 200
Product Width (in) 5 1/8 Product Width (mm) 130.2
Unit Carton Height (in) 8.25 Unit Carton Length (in) 5.5
Unit Carton Weight (lb) 2.744 Unit Carton Width (in) 3.5

Product Depth (in) 3 7/16
Product Height (in) 7 7/8
Product Width (in) 5 1/8
