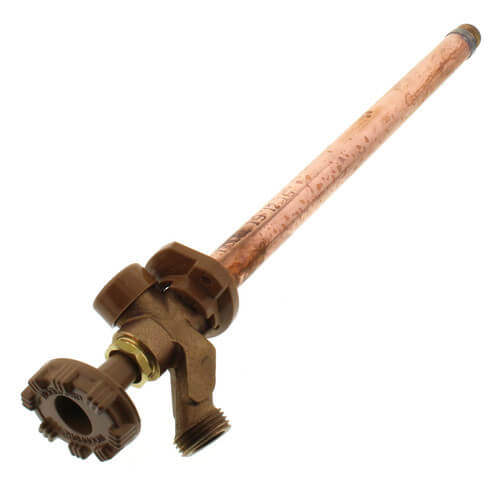

Woodford - Modelo 19 Grifo de pared antisifón con entrada de sudor MPT de 12", 1/2" y manija de metal

Manual de instalación

Nota: Este artículo ofrece protección antisifón.

La longitud total de este producto es 13-1/4". La longitud total está determinada por el espesor de la pared más la longitud de la entrada. Consulte el archivo de descripción general del producto para obtener más detalles.

El modelo 19 sin congelación está diseñado para fines de riego y está diseñado para uso residencial durante todo el año, independientemente de la temperatura exterior. Este producto contiene un dispositivo integral de protección contra reflujo que protege hasta 125 psi de contrapresión y, por lo tanto, no requiere un interruptor de vacío adicional.

Especificaciones:

• Fabricado bajo una o más de las siguientes patentes: 3,208,715; 3.278.201; 5.590.679; 5.632.303; 6.142.172; 6.532.986 y patentes pendientes
• ASSE 1019 - Listado tipo C
• Aprobado por CSA y CUPC.
• No está diseñado para uso continuo.

• La válvula de alivio de presión de reinicio patentada evita que el tubo del grifo explote en condiciones de congelación, incluso si se deja encendida involuntariamente una manguera.
• Boquilla rosca manguera macho 3/4"
• Asiento de acero inoxidable: elimina el trefilado
• Embalaje de EPDM para evitar fugas.
• Roscas de operación de círculo completo en el cuerpo de la válvula y el retenedor
• Soldadura sin plomo
• Arandela de asiento tamaño “O” estándar
• Mango ovalado de aluminio fundido a presión con recubrimiento en polvo
• Tee Key opcional disponible (cargo adicional)
• Brida de pared de policarbonato ajustable
• PRESIÓN MÁXIMA - 125 psi
• TEMPERATURA MÁXIMA - 120°F

Presión máxima (PSI):
125
Temperatura máxima (F):
120°F
Antisifón:
Sí
Sin plomo:
No

Espesor de pared:
12"
Tamaño:
1/2"
Longitud (Pulgadas):
13-1/4"
Tipo de entrada:
Sudor x MNPT
